특허 제 10-1683185호

기존 교량의 확장, 상.하행선 분리구간 및 RAMP 접속부는 시공이음부가 생기며,시공이음부에는 스티로폼 또는 신축이음장치를 설치하게 됩니다. 구조물간 단차발생 등 다양한 원인으로 스티로폼 탈락이나 신축이음 고무제 파손 또는 고무재 탈락 현상이 발생합니다. 이로인해 신축이음 하부배수판이 필요합니다.

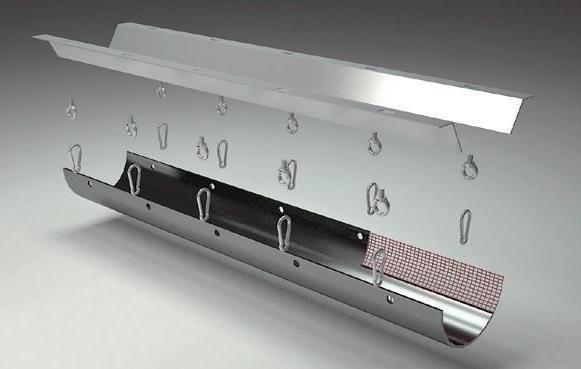

연결고리(비너)를 이용하여 고무 배수판을 신축이음 하부에 메달아 설치함으로서 교량의 신축 또는 배수판의 신축에 적응하여 교량으로부터 분리되는 것을 방지하는 공법
·아이볼트 및 비너 활용으로 탈부착 가능
·배수판간 기와잇기 시공으로 공사용이
·배수판 양단부 강제 삽입으로 파손 및 처짐 현상 없음
·배수판 내부에 타이어코드사가 삽입되어 찢김 현상 방지 우수
·현장 시공 중 구배조정가능

시공순서
